Camera Control Pro 2 ekran düzeni D6’i kullanarak aşağıda tarif edilmiştir.

Windows

(1) Menü çubuğu
(2) Bağlantı durumu: Durumu ve bağlı olan tüm fotoğraf makinelerinin adlarını gösterir.
(3) /: Fotoğraf makinesi kontrollerini görüntüleyin veya gizleyin. Fotoğraf makinesi kontrolleri aynı zamanda Araçlar menüsünde Fotoğraf Makinesi Kontrol Panellerini Göster/Gizle öğesi seçilerek görüntülenebilir veya gizlenebilir.
(4) Fotoğraf makinesi kontrol sekmeleri: İlgili fotoğraf makinesi kontrollerini görüntülemek için tıklayın.
(5) Fotoğraf makinesi kontrolleri: Fotoğraf makinesi ayarlarını ayarlayın.
(6) Simülasyon LCD paneli: Fotoğraf makinesi vizörü veya ekranındaki bilgi ekranı ile aynı işlevi gerçekleştirir.
(7) Çekim düğmeleri: Resim çekmek için bu düğmelere tıklayın. Bu düğmelere aynı zamanda klavye kısayolları atanabilir.
(8) Flaş düğmesi: Flaş kontrolü penceresini açar; yalnızca fotoğraf makinesi fotoğraf çekim menüsünde Flaş Kontrolü seçeneği mevcut olduğunda kullanılabilir (D6 / D5 / D850 / D780 / D500 / Z 7II / Z 6II / Z 7 / Z 6 / Z 5).
(9) Canlı görüntü düğmesi: Canlı görüntü penceresini açar ve/veya canlı görüntüyü başlatır.

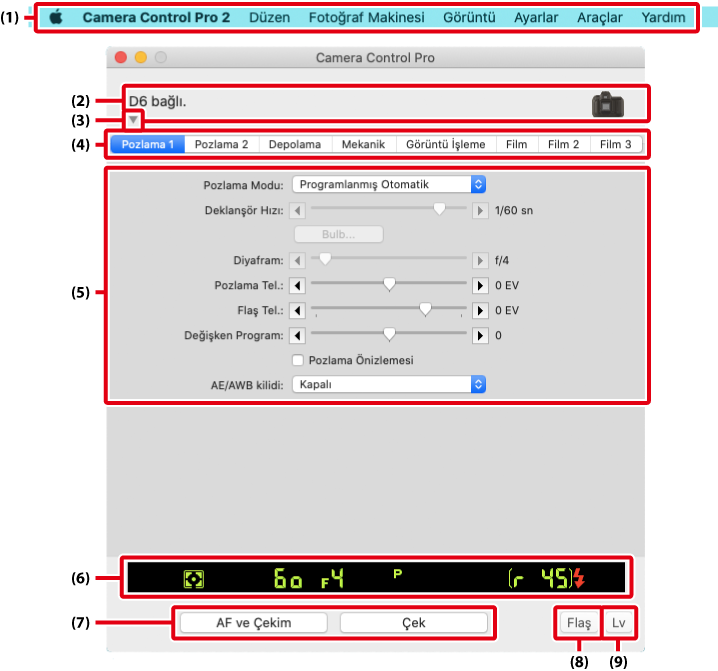

macOS

(1) Menü çubuğu
(2) Bağlantı durumu: Durumu ve bağlı olan tüm fotoğraf makinelerinin adlarını gösterir.
(3) /: Fotoğraf makinesi kontrollerini görüntüleyin veya gizleyin. Fotoğraf makinesi kontrolleri aynı zamanda Araçlar menüsünde Fotoğraf Makinesi Kontrol Panellerini Göster/Gizle öğesi seçilerek görüntülenebilir veya gizlenebilir.
(4) Fotoğraf makinesi kontrol sekmeleri: İlgili fotoğraf makinesi kontrollerini görüntülemek için tıklayın.
(5) Fotoğraf makinesi kontrolleri: Fotoğraf makinesi ayarlarını ayarlayın.
(6) Simülasyon LCD paneli: Fotoğraf makinesi vizörü veya ekranındaki bilgi ekranı ile aynı işlevi gerçekleştirir.
(7) Çekim düğmeleri: Resim çekmek için bu düğmelere tıklayın. Bu düğmelere aynı zamanda klavye kısayolları atanabilir.
(8) Flaş düğmesi: Flaş kontrolü penceresini açar; yalnızca fotoğraf makinesi fotoğraf çekim menüsünde Flaş Kontrolü seçeneği mevcut olduğunda kullanılabilir (D6 / D5 / D850 / D780 / D500 / Z 7II / Z 6II / Z 7 / Z 6 / Z 5).
(9) Canlı görüntü düğmesi: Canlı görüntü penceresini açar ve/veya canlı görüntüyü başlatır.
