La disposition de l'écran Camera Control Pro 2 est décrite ci-dessous avec le D6 comme exemple.

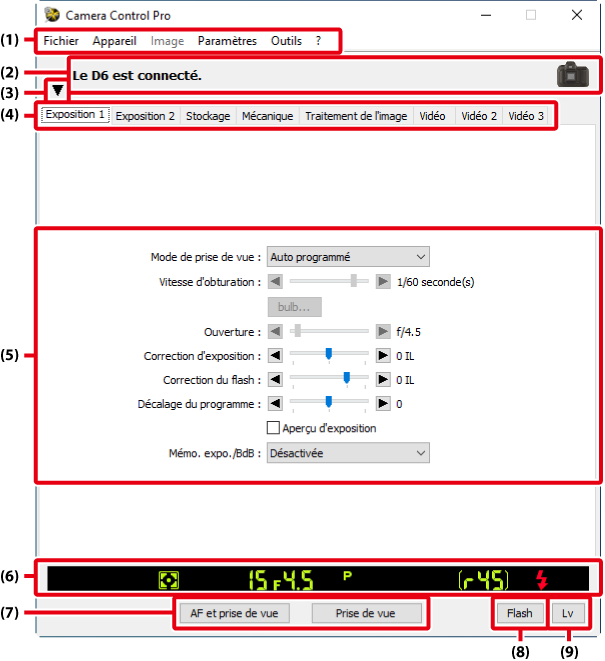

Windows

(1) Barre de menus
(2) État de la connexion : Indique l'état et le nom des appareils photo connectés.
(3) / : Permet d'afficher ou de masquer les commandes de l'appareil photo. Les commandes de l'appareil photo peuvent également être affichées ou masquées en sélectionnant Afficher/Masquer les commandes de l'appareil dans le menu Outils.
(4) Onglets de commande de l'appareil photo : Cliquez pour afficher les commandes correspondantes de l'appareil photo.
(5) Commandes de l'appareil photo : Permettent d'ajuster les réglages de l'appareil photo.
(6) Écran ACL simulé : Assure la même fonction que l'affichage d'infos dans le viseur ou sur le moniteur de l'appareil photo.
(7) Boutons de prise de vue : Cliquez sur ces boutons pour effectuer une prise de vue. Vous pouvez également attribuer des raccourcis clavier à ces boutons.
(8) Bouton Flash : Ouvre la fenêtre de contrôle du flash ; uniquement disponible si Contrôle du flash est disponible dans le menu Prise de vue photo de l'appareil photo (D6 / D5 / D850 / D780 / D500 / Z 7II / Z 6II / Z 7 / Z 6 / Z 5).
(9) Bouton de visée écran : Ouvre la fenêtre de visée écran et/ou démarre le mode de visée écran.

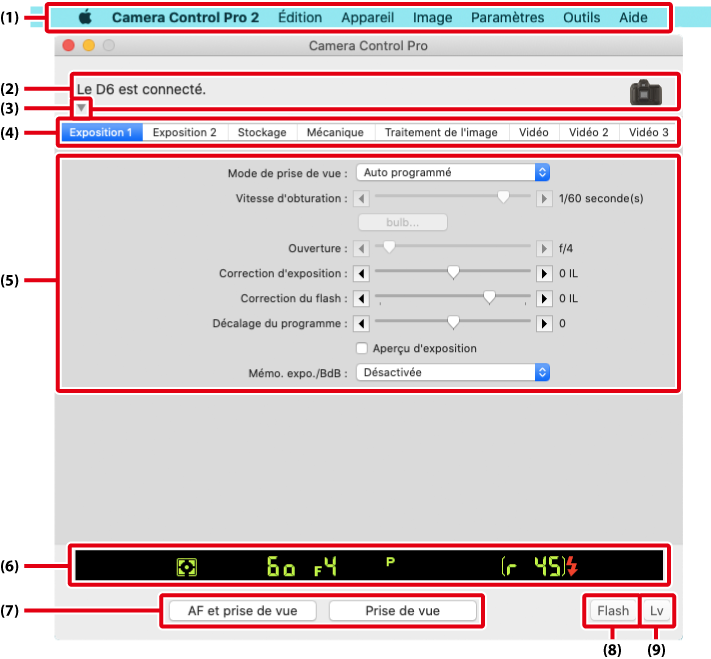

macOS

(1) Barre de menus
(2) État de la connexion : Indique l'état et le nom des appareils photo connectés.
(3) / : Permet d'afficher ou de masquer les commandes de l'appareil photo. Les commandes de l'appareil photo peuvent également être affichées ou masquées en sélectionnant Afficher/Masquer les commandes de l'appareil dans le menu Outils.
(4) Onglets de commande de l'appareil photo : Cliquez pour afficher les commandes correspondantes de l'appareil photo.
(5) Commandes de l'appareil photo : Permettent d'ajuster les réglages de l'appareil photo.
(6) Écran ACL simulé : Assure la même fonction que l'affichage d'infos dans le viseur ou sur le moniteur de l'appareil photo.
(7) Boutons de prise de vue : Cliquez sur ces boutons pour effectuer une prise de vue. Vous pouvez également attribuer des raccourcis clavier à ces boutons.
(8) Bouton Flash : Ouvre la fenêtre de contrôle du flash ; uniquement disponible si Contrôle du flash est disponible dans le menu Prise de vue photo de l'appareil photo (D6 / D5 / D850 / D780 / D500 / Z 7II / Z 6II / Z 7 / Z 6 / Z 5).
(9) Bouton de visée écran : Ouvre la fenêtre de visée écran et/ou démarre le mode de visée écran.
